Biogaasi generaatori soojustagastus
Taaskasutustehnoloogiad ja -seadmed
Heitgaasi soojustagastus

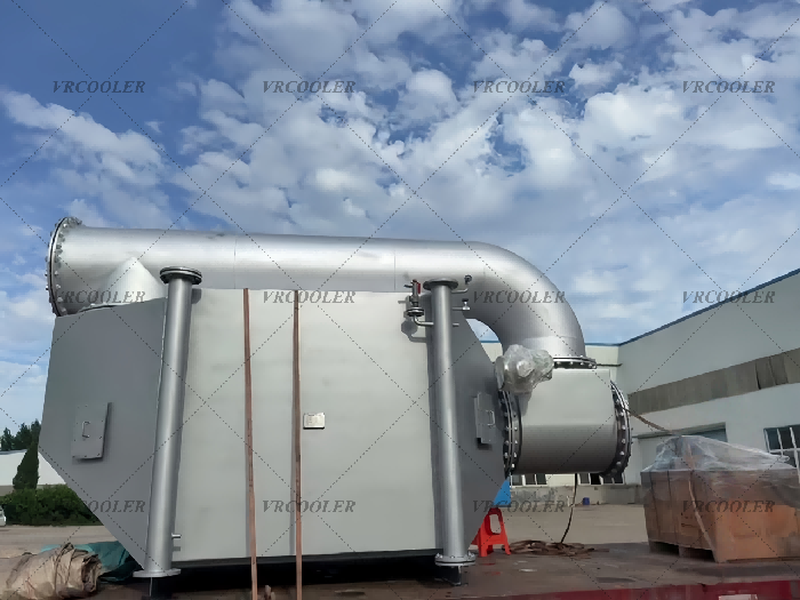

Jääksoojuskatel: toodab auru 0,4–0,6 MPa ja 150–170 kraadi, kasutatakse tööstusliku auru jaoks, kütmiseks või liitiumbromiidiga jahutamiseks.
Suitsugaasi soojusvaheti: kõrge temperatuuriga sektsioon kasutab ribidega toru/soojustoru soojusvahetit kuuma vee tootmiseks temperatuuril 90{1}}150 kraadi, samas kui madala temperatuuriga sektsioon kasutab plaat-/kestatoru eelsoojendust boileri toitevee või sooja tarbevee jaoks.
Soojustoru tehnoloogia: faasimuutuse isetsirkulatsioon, korrosioonikindel materjal-(titaanisulam/roostevaba teras)+korrosioonivastane-kate, sobib väävlit-sisaldavatele suitsugaasidele, sobib heitgaasidele 200-350 kraadi juures.
Silindri vooderdise vee heitsoojuse taaskasutamine
Plaatsoojusvaheti: efektiivne soojusvahetus, 60-80 kraadise sooja vee tootmine, kasutatakse käärituspaakide kütmiseks, kütteks või sooja tarbevee soojendamiseks.
Vesi-vesisoojusvaheti: lihtne struktuur, sobib väikestele ja keskmise suurusega{0}}seadmetele, taaskasutamise efektiivsus on umbes 60–75%.
Täiustatud tehnikad
Kaheastmeline temperatuuri erinevuse korrigeerimise energiatootmine: kõrge temperatuuriga heitgaas juhib esimese astme energiatootmist ja soojendatud jahutusvesi juhib teise astme energiatootmist. Koormuse stabiliseerimiseks on see varustatud faasimuutuse energiasalvestiga, efektiivsusega 8% -10%.
Absorptsioonjahutus: auru/kuuma vee kasutamine liitiumbromiidi seadmete jahutamiseks, et saavutada kombineeritud jahutus, küte ja toiteallikas.
3, süsteemi projekteerimine ja protsess
Eeltöötlus: biogaasi väävlitustamine (H ₂ S<200ppm), dehydration (dew point<-20 ℃), pressure stabilization (5-10kPa), to reduce equipment corrosion and scaling.
Kaskaadi ringlussevõtu protsess
Kõrge temperatuuriga heitgaas → heitsoojusboiler/soojustoru soojusvaheti → auru tootmine/kõrge{0}}temperatuuriga kuum vesi → kasutatakse tööstusliku auru jaoks, jahutamiseks või kütmiseks.
Pärast jahutamist tühjendage → ökonomaiser → soojendage toitevett → parandage katla efektiivsust.
Silindri vooderdusvesi → Plaatsoojusvaheti → Keskmise temperatuuriga vesi → Kasutatakse käärituspaakide, sooja tarbevee või kütte soojendamiseks.
Ebapiisava heitsoojuse korral kasutatakse tipphabemeajamiseks jaotus-lissoojuse või -energia salvestuspaaki.
võtmeparameetrid
Exhaust outlet temperature control>150 ℃ to avoid dew point corrosion; Cylinder liner water outlet temperature>50 kraadi, et vältida mootori ülekuumenemist.
Süsteemi terviklik efektiivsuseesmärk on suurem kui 85% ning ühe kuupmeetri biogaasi kohta toodetakse lisaks 0,6 kWh soojusenergiat.
5, peamised disainipunktid
Korrosioonitõrje ja materjalid: ND teras/roostevaba teras + korrosioonivastane-kate heitgaasi poolel; Silindri vooderdise veepool on valmistatud titaanplaadist/316L roostevabast terasest, et vältida happelise kondensvee korrosiooni.
Optimization of heat transfer efficiency: increase the heat transfer area (fins/extended surface), increase the flow rate (Re>10 ⁴) ja reguleerida temperatuuri erinevust (väljalaske pool Δ T suurem või võrdne 30 kraadi , vee pool Δ T suurem või võrdne 10 kraadi ).
kontrollistrateegia
Temperature control: exhaust outlet>150 kraadi, silindri vooderdise vee temperatuur 60-90 kraadi.
Koormuse jälgimine: töötingimuste muutmisel stabiliseerige soojusväljund möödavooluklappide/energiasalvestite kaudu.
Turvakaitse: ületemperatuuri/ülerõhu alarm, automaatne{0}}väljalülitus, et vältida seadme kahjustamist.
