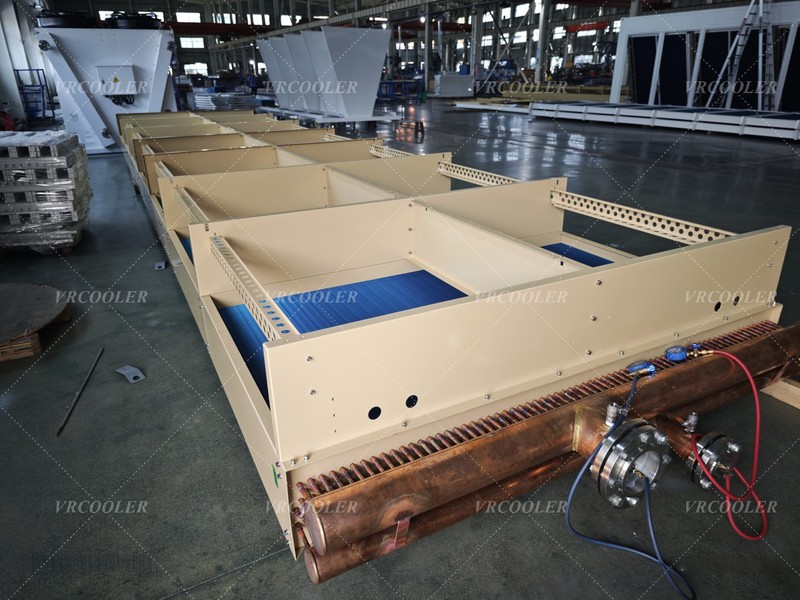

Kuivjahuti kõrge ja madala temperatuuri tööpõhimõte
1, aluspõhimõtted (üldine)
Kuivjahuti põhiolemus on õhk-vedelik seinasoojusvaheti, mis ei aurustu ega pihusta vett kogu protsessi vältel (puhas kuivjahutus), tuginedes ainult sundkonvektsiooniga soojusülekandele:
Külmutusagensi ringlus: Kõrge temperatuuriga külmutusagens (neelab seade/protsessisoojust) siseneb kuivjahuti ribidesse.
Õhu sundkonvektsioon: ventilaator juhib välisõhku horisontaalselt/vertikaalselt läbi ribidega torude ja õhutemperatuur on madalam kui külmutusagensil.
Mõistlik soojusülekanne: soojus voolab külmutusagensist → toru seinast → ribidest → õhust ning väljub pärast külmaaine jahtumist ja õhu soojenemist.
Suletud tsükli tsükkel: jahutatud külmutusagens naaseb süsteemi soojust neelama ja jätkab ringlemist.
Peamine piirang: jahutuspiir ≈ välistemperatuur + ligikaudne temperatuur (tavaliselt 3–8 kraadi), ei tohi olla madalam kui ümbritseva õhu temperatuur.
2, tööpõhimõte madalatel temperatuuridel (talv/kevad/sügis, energiasäästu{1}}režiim)
1. Kohaldatavad stsenaariumid
Väliskuiva pirni temperatuur on oluliselt madalam kui süsteemi tagasivooluvee temperatuur (näiteks alla 15 kraadi või sellega võrdne), mis võib kompressori täielikult/osaliselt asendada ja saavutada vaba jahutuse.
2. Toimimisloogika (etüleenglükooli/vee süsteemi näitena)
Režiim 1: Täielikult loomulik jahutus (temperatuuri erinevus 14 kraadi või suurem)
Lülitage kompressori jahutussüsteem välja.
Külmutusagensi pump töötab täiskoormusel ja kõrge{0}}temperatuuriga tagastusvesi siseneb kuivajahutisse.
Ventilaatori sageduse muundamise kiiruse reguleerimine (-nõudmisel õhuhulgaga), õhk võtab soojuse ära ja külmutusagens jahutatakse peaaegu välistemperatuurini.
Madala temperatuuriga külmutusagens suunatakse otse masinaruumi/protsessi lõppu, mis vastab kõikidele jahutusvõimsuse nõuetele ülimadala energiatarbimisega.
Režiim 2: osaline loomulik jahutus (temperatuuri erinevus 7-14 kraadi)
Kuivjahuti omandab esmalt põhijahutusvõimsuse.
Ebapiisavat jahutusvõimsust aitab jahutamiseks kasutada kompressor ja enne jahutamiseks tarnimist segatakse.
Ventilaatori ja kompressori vahelise ühenduse reguleerimine tasakaalustab energiasäästu ja stabiilsust.
3. Madala temperatuuri kaitse
Külmutusagensina kasutatakse etüleenglükooli vesilahust (antifriis, mitte külmutav temperatuuril -20 kraadi).
Ventilaatori käivitamise seiskamine/kiiruse juhtimine, et vältida mähise jäätumist/pragunemist; Vajadusel jätke sisselasketemperatuuri tõstmiseks kuum vedelik mööda.
3, tööpõhimõte kõrge temperatuuri tingimustes (suvi / suur koormus, tavarežiim)
1. Kohaldatavad stsenaariumid
Välistemperatuur on süsteemi nõudmistemperatuurile lähedane/kõrgem (nt suurem kui 25 kraadi või sellega võrdne) ja loomulik jahutusvõimsus on ebapiisav, mistõttu on vaja kompressori ja kuiva jahuti ühist tööd.
2. Running Logic
Kuivjahuti täiskoormus: ventilaator töötab täiskiirusel, maksimeerides õhusoojuse hajumist ja vähendades kompressori kondenseerumistemperatuuri.
Kompressori jahutuse põhijõud:
Külmutusagens neelab süsteemi soojust (jahutust) aurustis.
Kõrge{0}}temperatuuriline ja kõrgsurve{1}}külmaaine siseneb kuivjahutisse (kondensaatorisse), jahutatakse õhuga ja kondenseerub vedelikuks.
Pärast drosselit toimub tsirkulatsioon ja kuivjahuti vastutab kondensatsiooni ja soojuse hajumise eest, parandades kompressori efektiivsust.
Äärmuslik tugevdamine (valikuline)
Aktiveerige adiabaatiline eeljahutus (märg kile/pihustus) kõrgel temperatuuril ja kõrge õhuniiskuse korral: pihustage sisselaskeõhule veeudu, et see aurustuks ja jahtuks, pannes kuivjahuti lähenema märja pirni temperatuurile, suurendades soojusülekannet umbes 50–60%, kuid vett kulub väga vähe.
4.rakendusväärtus
Madala temperatuuri hooaeg: vahetage kompressorid välja, säästke 60–90% energiat ja pikendage kompressori eluiga.
Kõrge temperatuuri hooaeg: tõhusa kondensaatorina vähendab see kompressori energiatarbimist ja säästab 100% vett (puhas kuivjahutus).
Aastaringselt: suletud{0}ahelaga töö, stabiilne veekvaliteet, korrosioonivaba ja lihtne hooldus.
