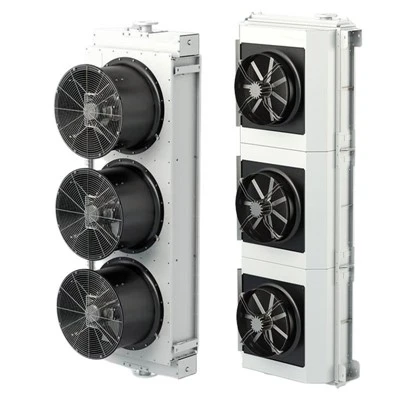

Trafo Õli õhujahuti
Eritellimusel trafoõli õhujahutid alajaamadele, elektrijaamadele ja tööstustrafodele. VRCOOLER kavandab sund-õhk-õhkjahutusega{2}}süsteeme, mis arvestavad soojuskoormust, ümbritsevaid tingimusi, õhuvoolu ja paigaldusnõudeid.
Toote tutvustus
Changzhou Vrcooler Refrigeration Co., Ltd. on Hiinas üks usaldusväärsemaid trafoõli õhujahutite tootjaid ja tarnijaid, mida iseloomustavad kvaliteetsed tooted ja hea hind. Ostke siin meie tehasest müügiks täiustatud trafoõli õhujahuti. Samuti on saadaval järelturu teenindus.
Trafoõli õhujahuti eemaldab soojuse ringlevast trafoõlist, viies selle läbi soojusvaheti{0}}südamiku kontrollitud ümbritseva õhuvoolu. Süsteemi kasutatakse siis, kui trafo vajab aktiivsemat soojuse hajumist, kui passiivsed paagiradiaatorid suudavad pakkuda, või kui projekt nõuab eraldi hooldatavat jahutusmoodulit.
VRCOOLER tarnib kohandatud trafoõli õhujahuteid jõutrafode, tööstusalajaamade, elektrijaamade, ahjutrafode ja muude suure{0}}koormusega elektriseadmete jaoks. Iga jahuti kohta saab üle vaadata trafo kuumuse -tõrjumise kohustuse, õli tsirkulatsiooni meetodi, ümbritseva õhu temperatuuri, tolmuga kokkupuute, saadaoleva õhuvoolu ja paigalduse paigutuse.
Mõeldud ümber trafo jahutussüsteemi
Trafoõli õhujahutit ei valita ainult südamiku suuruse järgi. Kogu süsteem peab töötama koos õliahela, ventilaatori paigutuse, juhtimisloogika, elektrivarustuse ja töökoha keskkonnaga.
VRCOOLER saab toetada projekti hindamist järgmistel juhtudel:
Uued trafo jahutuspaketid
Vananevate õhu{0}}õlijahutipankade väljavahetamine
Alajaama võimsuse suurendamine
Elektrijaamade ja tööstuslike trafode projektid
Ahju- ja protsessitrafod
Välispaigaldised kuumades, tolmustes või niisketes kohtades
Piiratud jalajälje või olemasoleva torustikuga ümberehitusprojektid
Kavandatav konfiguratsioon tuleks kinnitada kinnitatud trafo andmete ja tegelike asukohatingimustega.
Kuidas trafoõli õhujahuti töötab
Jahutusprotsess järgib suletud trafo-õliahelat ja avatud õhuvooluringi:
Ringlusõlipump saadab kuumutatud trafoõli trafopaagist jahutisse.
Õli läbib jahutussüdamiku sees olevaid{0}}soojusülekande kanaleid või torusid.
Ventilaatorid liigutavad ümbritsevat õhku üle välispinna.
Soojus kandub õlist südamikusse ja sealt edasi liikuvasse õhku.
Jahutatud õli naaseb tagasivooluühenduse kaudu trafo paaki.
Temperatuuri, õlivoolu ja ventilaatori tööd saab jälgida vastavalt projekti juhtimisskeemile.
Trafoõli jääb õliringi sisse. Õhku kasutatakse ainult soojusvaheti välisküljel, mis hoiab ära vee-kvaliteedi ja vee{2}}lekke, mis on seotud õli-vesijahutiga.
Kui õhkjahutus on praktiline valik
Jahutusvee{0}}infrastruktuur puudub
Kui usaldusväärne jahutus-veevarustus, drenaaž, veepuhastus või külmumiskaitse pole saadaval, võib kaaluda õhkjahutusega{0}}seadet. See võib lihtsustada asukoha planeerimist kaugemate alajaamade, kuivade piirkondade ja välistingimustes kasutatavate trafotehaste jaoks.
Lihtsam keskmine{0}}külgmine isolatsioon
Jahutuskeskkonnaks on pigem ümbritsev õhk kui protsessivesi. See eemaldab vajaduse hallata teist vedelikuahelat, kuigi ventilaator, õlipump, elektrilised juhtseadised ja õhu{1}}puhtus nõuavad siiski plaanilist kontrolli.
Sobib välistingimustes kasutatavatele elektriseadmetele
Sobiva ümbrise, katte ja ventilaatori paigutusega saab jahutit hinnata välistingimustes kasutatavate trafopaigaldiste jaoks, mis puutuvad kokku kuumuse, tolmu, niiskuse või soolase{0}}õhuga. Lõplik kujundus peab põhinema pigem projekti keskkonnal kui üldisel kliimamärgisel.
Modulaarne jahutusvõimsus
Mitut jahutusseadet kasutavate projektide puhul võib juhtimissüsteem lavastada ventilaatoreid või jahutuspankasid vastusena õli temperatuurile ja trafo koormusele. See võib aidata jahutusfunktsiooni vastavusse viia tegeliku nõudlusega vastavalt heakskiidetud elektri- ja kaitseprojektile.
Peamised konfiguratsioonielemendid
Täpne konstruktsioon sõltub trafost ja töökohast. Projekteerimise käigus saab üle vaadata järgmised üksused:
Soojus{0}}tuumik
Õli-külgvoolutee ja rõhu{1}}languse nõue
Toru, plaat-rib või muu heakskiidetud südamiku konstruktsioon
Soojus{0}}ülekandeala ja õhu-külgpind
Päise ja ühenduse paigutus
Tühjendus-, õhutus- ja kontrollimeetmed
Õliga-ühilduvad tihendid ja tihendid
Ventilaatori ja õhuvoolu pakett
Aksiaalne või muu sobiv ventilaatori paigutus
Ventilaatori kogus ja tööjärjekord
Õhuvoolu suund ja väljalaskekorraldus
Mootori toide ja elektrivarustus
Kaitse, kate ja kinnituskonstruktsioon
Müra ja vibratsiooni nõuded
Juurdepääs ventilaatori ja mootori hoolduseks
Õli ahel ja seire
Õli sisse- ja väljalaskeühendused
Õlipumba liides
Õli-voolu indikaator või alarmi liides
Temperatuuri mõõtmise punktid
Vajadusel{0}}diferentsiaalrõhu jälgimine
Möödaviik või isolatsiooni paigutus vastavalt süsteemi konstruktsioonile
Saidi kaitse
Korrosiooni{0}}kaitsesüsteem
Tolmu ja prahi käitlemine
Kaitse vihma ja niiskuse eest
Vajadusel anti-kondensatsioon
Talvel või{0}}madala keskkonnaga töötamise kaalutlused
Teeninduse juurdepääsu- ja tõstepunktid
Rakendused
Trafoõli õhujahuteid võib kaaluda:

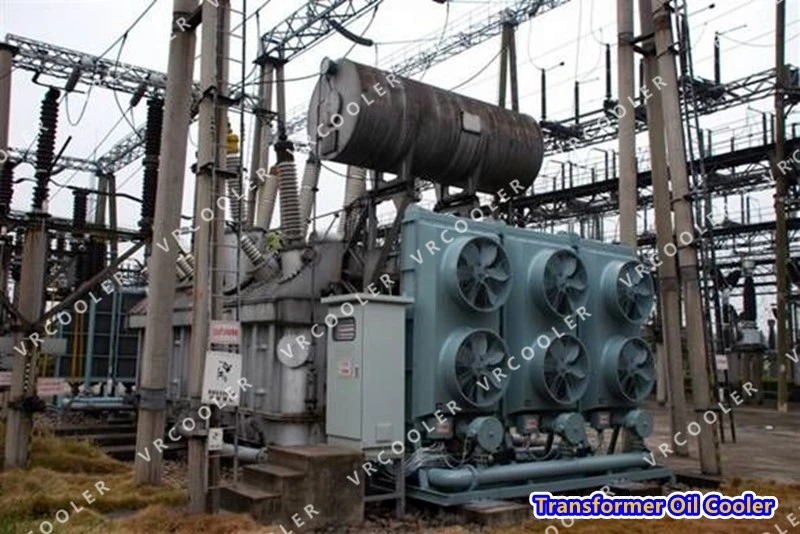

Jõutrafod
Jaotus- ja alajaamatrafod
Generaatori samm{0}}trafod
Ahjutrafod
Tööstuslikud protsessitrafod
Taastuv{0}}energia kogumise alajaamad
Nafta ja gaasi elektriseadmed
Raudtee- ja veoalajaamad
Suured tööstusettevõtted
Lõplik valik sõltub trafo nimiväärtusest, kadude andmetest, õlivoolust, õlitemperatuuri piirangutest, keskkonna projekteerimistingimustest ja vajalikust koondamisest.
KKK
K: Mis on trafoõli õhujahuti?
V: See on soojusvaheti, mis eemaldab trafoõlist soojuse ja eraldab selle välisõhku. Olenevalt süsteemi konstruktsioonist võivad pump ja ventilaatorid sundida õli- ja õhuringlust.
K: Millal tuleks vesijahuti asemel kasutada õhkjahutit?
V: Õhujahutit võib eelistada seal, kus jahutus-veevarustus, drenaaž, veepuhastus või vee-lekkerisk tekitab projektile piiranguid. Lõpliku valiku tegemisel tuleks arvesse võtta nõutavat soojusvõimsust, ümbritseva õhu temperatuuri, vaba ruumi, müra ja kasutuskulusid.
K: Kas trafoõli õhujahuti vajab õlipumpa?
V: Paljud aktiivsed trafoõli-õhkjahutussüsteemid{0}} kasutavad sunnitud õliringlust, kuid vajalik pumba paigutus sõltub trafo jahutusskeemist. Pumba voolu, rõhu ja juhtsignaalid tuleb projekteerimise käigus kinnitada.
K: Kas jahutit saab paigaldada õue?
V: Välispaigaldust saab hinnata, kui jahuti, ventilaatori mootorid, elektrilised komponendid, kattekiht ja kaitsedetailid on valitud tegelike keskkonnatingimuste jaoks. Välistingimustes sobivust ei tohiks eeldada ainuüksi laheda nimetuse järgi.
K: Kas VRCOOLER saab asendada olemasoleva trafoõli õhujahuti?
V: Jah, asenduspäringu saab läbi vaadata olemasolevate jahutite andmete, trafo teabe, õlivoolu, temperatuuride, ventilaatori üksikasjade, ühenduste ja paigaldusfotode abil. Nii termiline kui ka mehaaniline ühilduvus tuleb kinnitada.
Taotlege trafoõli õhujahuti ülevaatust
Saatke VRCOOLERile trafo andmed, jooksev jahuti teave ja saidi tingimused. Enne sobiva trafoõli õhujahuti konfiguratsiooni pakkumist vaatab meie meeskond üle õliahela, õhu{1}}poolse keskkonna ja paigaldusliidese.
