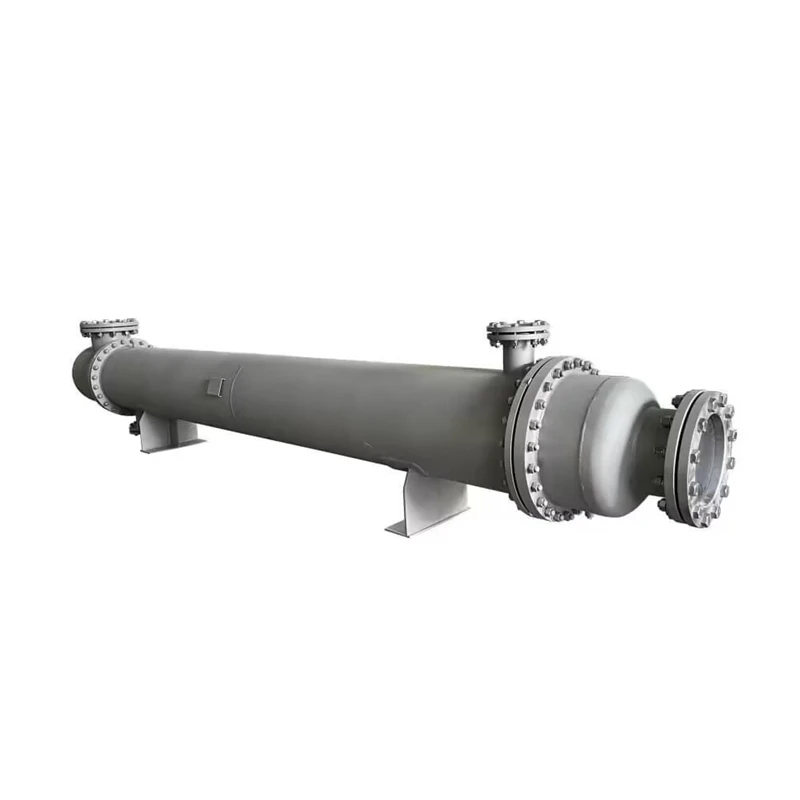

Trafo õli veejahuti

Vesi võib kompaktses soojusvahetuspaketis tõhusalt soojust{0}}eemaldada, kuid see toob kaasa ka teise vedelikuringi, mis nõuab distsiplineeritud disaini ja hooldust. Seetõttu on trafoõli vesijahutit kõige paremini hinnata trafo tervikliku jahutussüsteemi osana.

VRCOOLER saab toetada projekti ülevaatamist järgmistel juhtudel:

Suure{0}}koormusega jõutrafod

Hüdroelektrijaama trafod

Sise- või ruumi{0}}alajaamad

Piiratud jalajäljega linnapaigaldised

Tööstuslikud ja protsessitrafod

Konverter ja muud spetsiaalsed elektriseadmed

Olemasolevate õli{0}}veejahutite väljavahetamine

Paigaldage projektid väljakujunenud tsirkuleeriva{0}}veesüsteemiga

Lõplik sobivus sõltub trafo kinnitatud andmetest, veeallikast ja töökoha töötingimustest.

Jahuti kasutab kahte eraldiseisvat vooluringi:

Trafoõlipump saadab kuumutatud õli trafopaagist soojusvaheti õlipoolele.

Jahutus{0}}veepump saadab töödeldud või muul viisil heakskiidetud vett läbi veepoole.

Kuumus läbib toru seina või{0}}kanab soojuse pinna soojemalt õlilt jahedamale veele.

Jahutatud trafoõli naaseb trafo paaki.

Soojendatud vesi suunatakse jahutustorni, sekundaarsesse soojusvahetisse, suletud-ahelasse või heakskiidetud tühjendusseadmesse.

Projekti juhtimissüsteemi kaudu saab jälgida temperatuuri, õlivoolu, veevoolu ja rõhu tingimusi.

Trafoõli ja jahutusvesi peavad jääma eraldatuks. Eraldamise kaotus võib võimaldada vee sattuda trafoõli ahelasse, mis võib kahjustada isolatsiooni ja tekitada tõsiseid seadmeohtu. Seetõttu tuleb projekteerimise käigus määratleda lekke-kaitse kontseptsioon ja rõhu seos.

Kompaktne kuumuse eemaldamine

Õli-vesisoojusvaheti võib pakkuda märkimisväärset soojusülekannet suhteliselt kompaktses pakendis, kui saadaval on sobiv jahutusvesi. See võib olla väärtuslik sisealajaamades,{2}}elektrijaamade hoonetes ja muudes kohtades, kus õhu-jahuti mõõtmeid või õhuvoolu on raske kohandada.

Väiksem sõltuvus välisõhust

Vee{0}}poolset jahutust reguleerivad pigem saadaolev veetemperatuur ja voolutingimused, mitte ainult välisõhu temperatuur. See võib aidata projekte, mis töötavad kuumas kliimas või nõuavad stabiilset jahutust, olenevalt veesüsteemi võimalustest.

Madalam õhu{0}}külgmüra

Soojusvaheti ise ei vaja esmase soojuse{0}}ülekande jaoks suurt õhuventilaatorit. See võib olla kasulik siseruumides või{2}}müratundlikes kohtades, kuigi pumbad, ventiilid ja laiem vee-tsirkulatsioonisüsteem nõuavad siiski akustilise ja vibratsiooni ülevaatust.

Paindlik kütte{0}}tagasilükkamise korraldus

Soojendatud jahutusvee saab suunata jahutustorni, keskjahutus-veekontuuri, kuivjahutisse või sekundaarsesse soojusvahetisse. Õige paigutus sõltub tehase kommunaalteenustest, vee kvaliteedist, väljalaskereeglitest ja tööfilosoofiast.

Peamine erinevus õhkjahuti ja vesijahuti vahel tuleneb rist-vedeliku lekkest. Seetõttu tuleks trafoõli veejahutile määrata selge ohutus- ja järelevalvestrateegia.

Projekti arutelud võivad hõlmata järgmist:

Õli-- ja vee-poolne konstruktsioonirõhk

Nõutav diferentsiaalrõhu{0}}suhe

Topelt-toru või muu täiustatud lekke-tuvastuse kontseptsioon, kui see on määratud

Rõhu diferentsiaal-alarm

Õli- ja veevoolu jälgimine

Vee{0}}poolse rõhu ja taseme jälgimine

Lekke tuvastamine või juhtivuse jälgimine, kui see on asjakohane

Automaatsed isolatsiooniventiilid

Äravoolu- ja proovivõtukohad

Hädaseiskamise loogika

Ülevaatuse ja rõhu{0}}testi nõuded

Lõpliku kaitsekorralduse peavad heaks kiitma trafo ja seadme insenerimeeskonnad. Ükski tootekirjeldus ei tohiks viidata sellele, et konkreetne lekkekaitse{1}}funktsioon on lisatud, välja arvatud juhul, kui see on valitud konfiguratsiooni jaoks kinnitatud.

Soojusvaheti{0}}kere

Kest-ja-toru või muu heakskiidetud õli-veekonstruktsioon

Õli-- ja vee-poolne voolukorraldus

Soojus{0}}ülekande pind ja läbipääsu paigutus

Toru materjali ja toru{0}}lehtede valik

Vajadusel eemaldatav kate või päise paigutus

Ventilatsiooni-, äravoolu- ja proovivõtuühendused

Juurdepääs teenindusele ja koristamisele

Trafo-õliahel

Õli sisse- ja väljalaskeühendused

Õlipumba liides

Õli voolukiirus ja rõhulangus

Õli sisse- ja väljalasketemperatuur

Õliga-ühilduvad tihendid ja tihendid

Isolatsiooni ja ümbersõidu sätted

Temperatuuri ja voolu mõõteriistad

Jahutus{0}}veeahel

Vee sisse- ja väljalaskeühendused

Vee voolukiirus ja sisselasketemperatuur

Vee keemia ja filtreerimise tingimused

Vee{0}}rõhu langus

Suletud-tsükkel või ühekordne-korraldus

Drenaaži-, õhutus- ja loputusvahendid

Vee-puhastus- ja külmumiskaitse-nõuded, kui see on kohaldatav

Järelevalve ja kaitse

Diferentsiaalrõhu{0}}signaal

Õli- ja veevoolu lülitid või saatjad

Temperatuuriandurid

Lekke tuvastamise liides

Automaatne isolatsiooniloogika

Alarm ja väljalülituskontaktid

Juhtpaneeli{0}}integreerimine

Vesijahutusega-trafojahuti on sama töökindel kui seda toetav jahutus-veesüsteem. Enne soojusvaheti valimist peaks projektimeeskond määratlema:

Veeallikas ja kas see on avatud või suletud vooluring

Sisselaske temperatuurivahemik

Voolu kättesaadavus ja pumba töökord

Suspendeeritud tahked ained ja filtreerimistase

Kõvadus, kloriid ja muud asjakohased keemilised tingimused

Korrosiooni ja katlakivi kontroll

Saastekogus ja puhastusmeetod

Drenaaži ja utiliseerimise korraldus

Hooajalised või{0}}madala temperatuuriga töötingimused

Halvasti kontrollitud veekvaliteet võib põhjustada saastumist, korrosiooni, ummistumist või soojusülekande vähenemist. Jahedam materjal ja hoolduskava tuleks valida koos taimevee{1}}haldusstrateegiaga.

Trafoõli veejahuteid võib kaaluda:

Suured jõutrafod

Hüdroelektrijaama trafod

Sise- ja maa-alused alajaamad

Piiratud välisruumiga linnaalajaamad

Tööstuslikud protsessitrafod

Konverter{0}}jaama varustus

Ahi ja suure{0}}koormusega trafod

Väljakujunenud tsirkuleeriva{0}}veesüsteemiga elektrijaamad

Rangete õhu{0}}külgmüra või ümbritseva{1}}temperatuuripiirangutega saidid

Rakendust tuleb kontrollida trafo jahutuse tähistuse, saadaoleva veevärgi ja vajaliku koondamise suhtes.

Uue paigalduse puhul võib varajane kooskõlastamine aidata integreerida jahutit trafo, õlipumpade, veepumpade ja tehase juhtimissüsteemiga. Enne seadmete tellimist vaadake üle järgmised liidesed:

Trafopaagi õliühendused

Jahedam tugi ja vundament

Õli- ja veetorude suunamine

Pumba ja klapi asukohad

Diferentsiaalne{0}}rõhu jälgimine

Lekketuvastus ja häireloogika

Soojuse tagasilükkamine veeringist

Ülevaatus ja torude{0}}puhastus

Drenaaži- ja veepuhastus{0}}

Nõutav test ja dokumentatsiooni pakett

Varajane ülevaatus on eriti oluline, kui õli{0}}veejahuti asub hoone sees või kui leke võib mõjutada allpool asuvaid elektriseadmeid või põrandaid.

Õli{0}}veejahuti asendamine nõuab nii mehaanilist kui ka ohutust ühilduvust. Kavandatavat seadet tuleks kontrollida esialgse soojuskoormuse, õli- ja veeahelate, töörõhu, ühenduse paigutuse ja olemasoleva teeninduspinna suhtes.

Asenduspäringu jaoks esitage:

Trafo andmesilt ja jahutusmärgistus

Olemasolev jahuti nimesilt või joonised

Õli-- ja vee{1}}poolse ühenduse üksikasjad

Õlivoolu ja sisse-/väljalasketemperatuurid

Vee voolu- ja sisselasketemperatuur

Teave vee kvaliteedi või töötlemise kohta

Projekteeritud rõhud ja lubatud rõhulangud

Hetke seire ja häirekorraldus

Paigaldusfotod ja vaba ruumi olemasolu

Andmed lekke, saastumise, korrosiooni või toru rikke kohta

Kui originaaljahutit pole saadaval, tuleks asendust käsitleda pigem tehnilise ümberkujundamise kui lihtsa koopiana.

VRCOOLER toodab soojus{0}}vahetusseadmeid-energiatootmiseks, tööstuslikeks ja pöörlevateks{2}}seadmeteks. Trafoõli vesijahuti projektide puhul on rõhk jahuti käsitlemisel trafo kaitsesüsteemi osana, mitte lihtsalt õli-vee soojusvahetina.

Meie lähenemisviis on:

Vaadake koos naftamaksu ja veevarustust.

Disaini arutelu käigus tuvastage rist{0}}vedeliku lekke tagajärjed.

Kaaluge vee kvaliteeti, saastumist ja juurdepääsu teenusele.

Kinnitage ühendused, jälgimispunktid ja paigaldusruum.

Esitage ainult tehnilised kirjeldused, mida toetavad kinnitatud projekti andmed.
